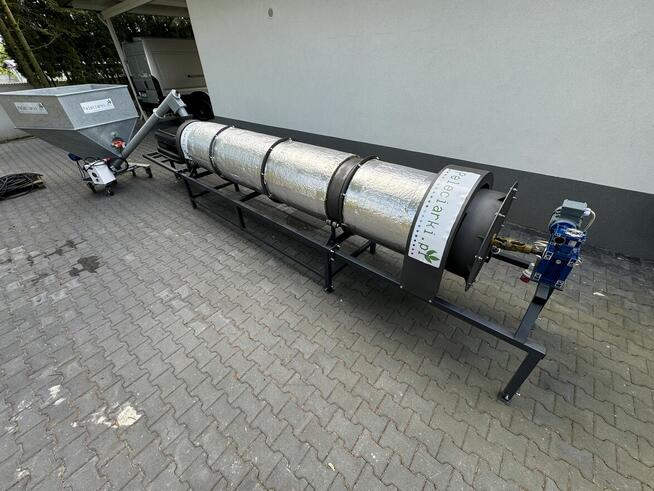

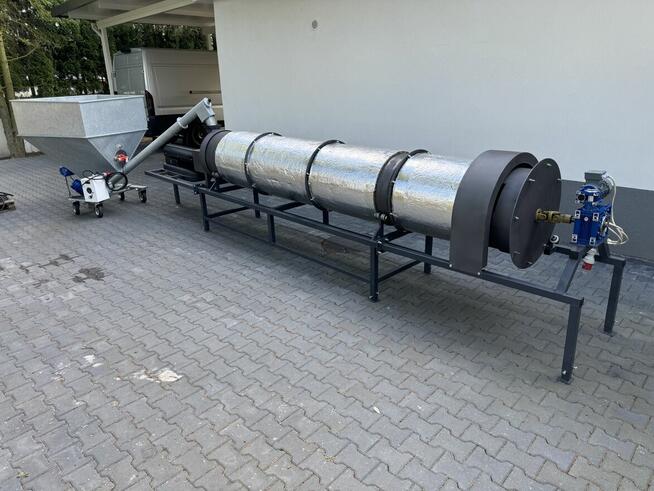

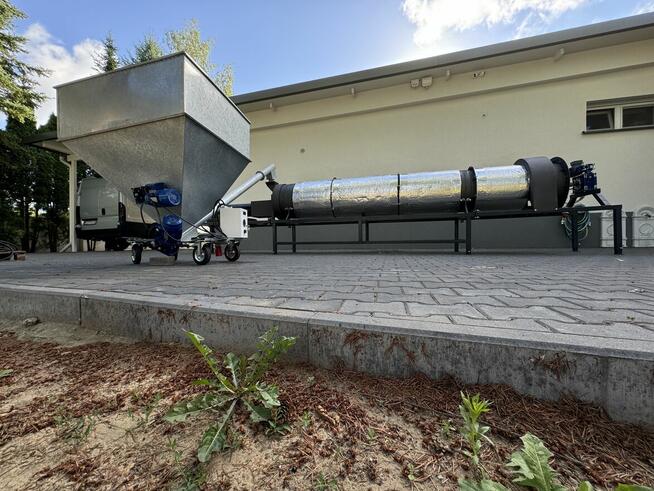

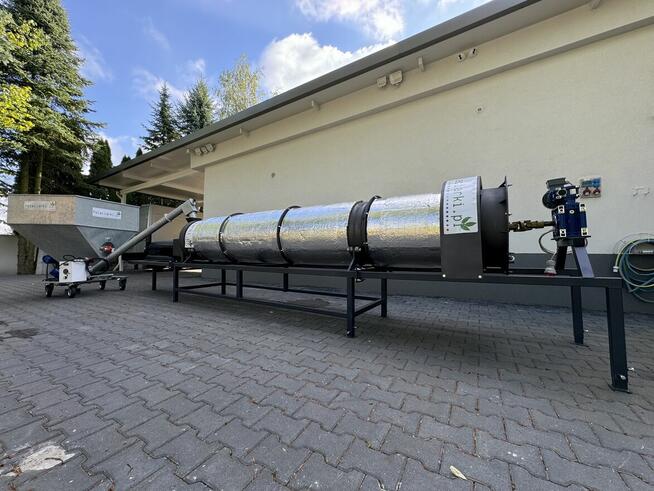

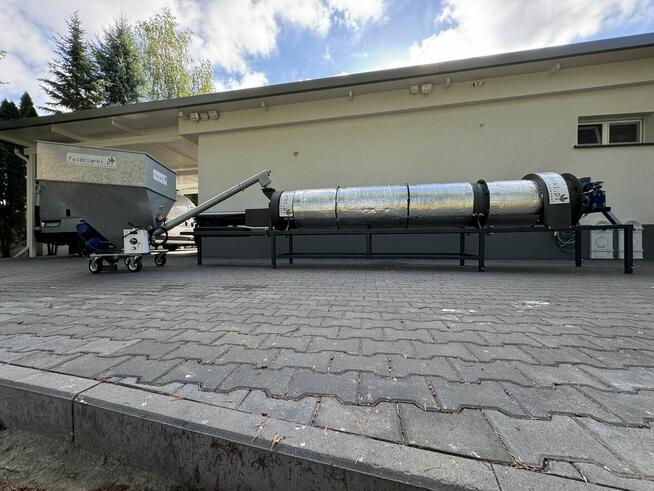

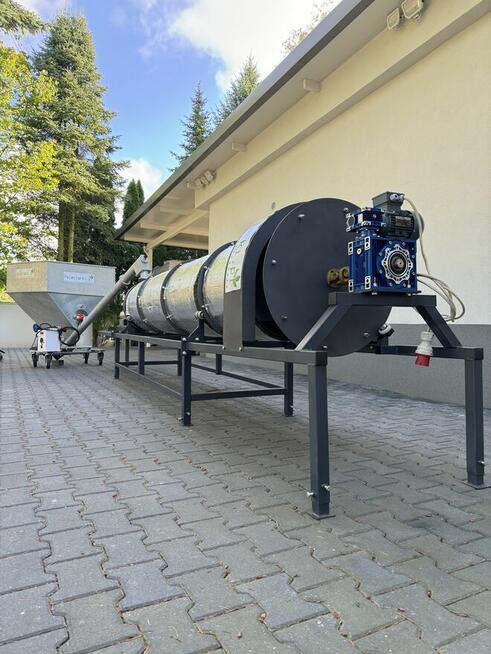

SUSZARNIA BĘBNOWA PAVOLT P1 z PODAJNIKIEM

Suszarnia może znaleźć zastosowanie w różnych gałęziach przemysłu, np.

W rolnictwie świetnie sprawdzi się do suszenia kukurydzy czy zboża,
Produkcja granulatu - niezastąpiona w przypadku produkcji z materiału, którego wilgotność wymaga zredukowania,
Branża budowlana - do suszenia piasku przy produkcji zapraw murarskich czy tynkarskich.
i wielu innych.

Suszarnia jest urządzeniem wielofunkcyjnym, które dzięki swojemu niewielkiemu gabarytowi możemy ustawić na ograniczonej powierzchni (wystarczy 14 m2). Zamontowany silnik odpowiedzialny za obrót bębna pozwoli na ekonomiczną pracę urządzenia, a nagrzewnica olejowa, która generuje temperaturę rzędu DO 800°C zastosowana jako źródło ciepła zapewni efektywne oraz wydajne usuwanie wilgoci z suszonego materiału.

SPECYFIKACJA:

- Silnik: 0,37 kW suszarni, + 0,75 kW silnik mieszalnika + 1,5 kW silnik podajnika (przy maksymalnych obrotach, z których raczej się nie korzysta).
- Nagrzewnica: Diesel, Olej opałowy - 50kW mocy grzewczej. Maksymalne katalogowe spalanie nagrzewnicy: 4 l/h
- Materiał: stal
- Obroty Bębna: Urządzenie wolnoobrotowe
- Wydajność suszenia: do 10% zmniejszenia wilgotności materiału w ciągu 1 cyklu (5 minut) na wsad (przy rozgrzanej suszarni i odpowiednim ustawieniu falownika podajnika i ilości materiału w cyklu)
- Suszarnia typu PRZELOTOWEGO - Maksymalna ilość zasypanego do urządzenia materiału w jednym czasie - max ok. 1,2 m3 ~ w zależności od gęstości i twardości materiału, do ok. 300kg.

Suszarnia kontaktowa - należy dochować wszelkiej staranności i uwagi podczas procesu suszenia. Urządzenie wymaga operatora, kontroli bieżącej, ochrony przeciwpożarowej.

WYMIARY:

- DŁUGOŚĆ CAŁEGO URZĄDZENIA: 600cm,
- SZEROKOŚĆ: 85cm,
- WYSOKOŚĆ: 130cm,
- DŁUGOŚĆ KOMORY SUSZENIA: 400 cm,
- POWIERZCHNIA ZAJMOWANA PRZEZ PODAJNIK i SUSZARNIĘ: 14m2

Wymiary podane bez wymiarów podajnika ślimakowego. Podajnik w zależności od potrzeb możemy ustawić w różnych pozycjach, tj. z tyłu, od boku czy przy samej suszarni. Max długość ciągu komunikacyjnego 8,5m.

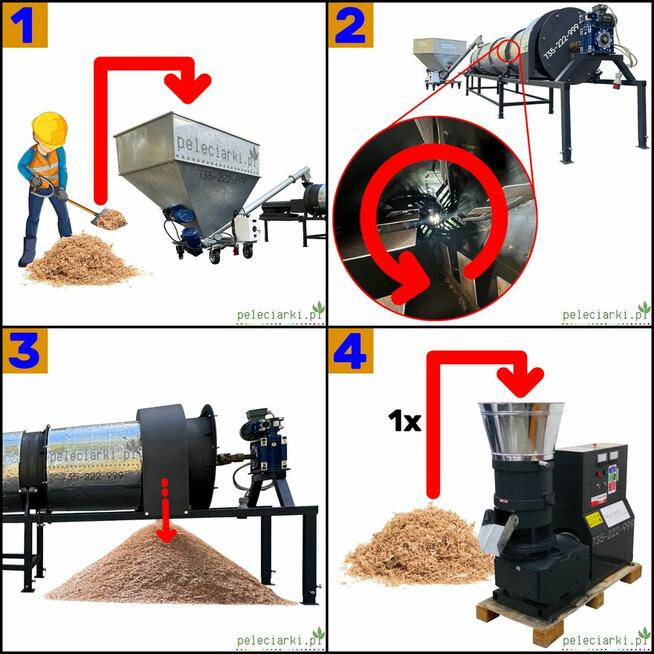

PROCES SUSZENIA PRZEDSTAWIA INFOGRAFIKA ZNAJDUJĄCA SIĘ W GALERII PRODUKTU.

GŁÓWNE ELEMENTY:

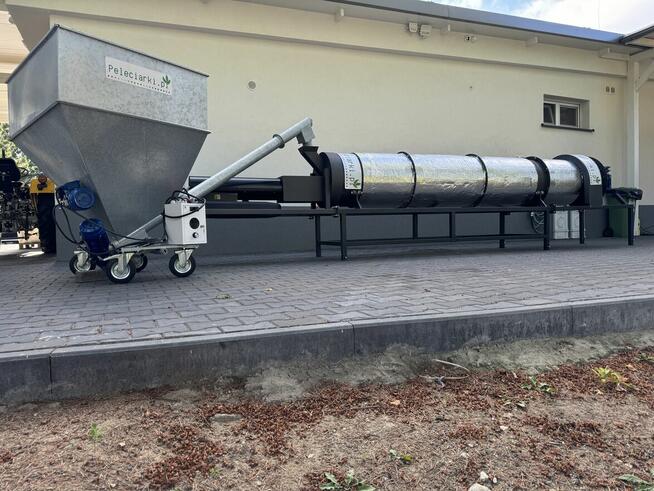

- Podajnik ślimakowy: Materiał podawany jest do komory grzewczej za pomocą podajnika ślimakowego. Podajnik wyposażony jest w falownik, który umożliwia regulację prędkości podawania materiału, dostosowując wydajność produkcji.

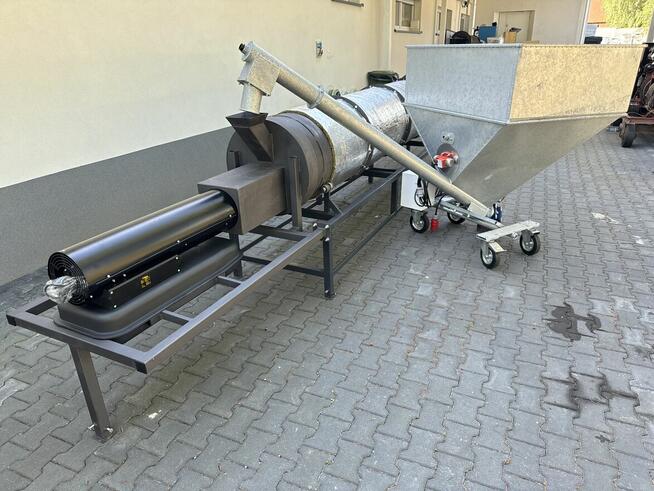

- Komin zasypowy z komorą grzewczą: Materiał do suszenia wprowadzany jest poprzez komin umieszczony nad komorą grzewczą która jest umieszczona na początku suszarni, gdzie podłącza się nagrzewnicę olejową o mocy 50kW. Komora grzewcza odpowiada za prawidłowe nagrzewanie się suszarni.
- Komora: To tutaj odbywa się prawidłowe suszenie materiału. Na ściankach wewnętrznych zostały umieszczone łopatki, które odpowiadają za ciągłe mieszanie materiału, dzięki czemu utrata niechcianej wilgotności z materiału zachodzi szybciej. Bęben aby nie wytracać ciepła został dodatkowo ocieplony.

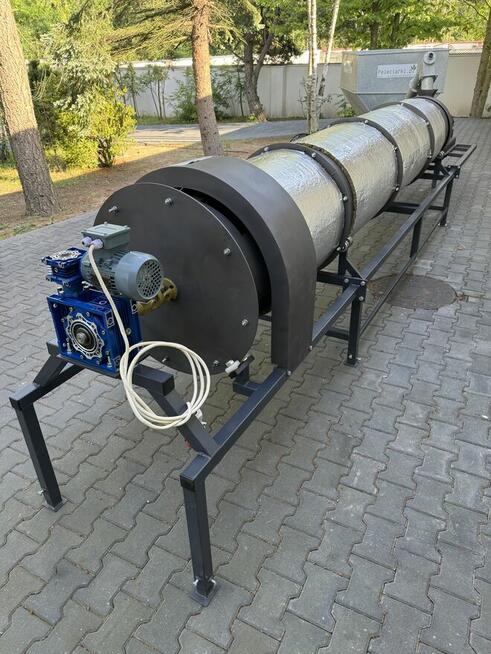

- Silnik obracający bęben: Bęben suszarni obraca się dzięki silnikowi zamontowanemu na końcu suszarni, co zapewnia równomierne suszenie materiału.
- Nagrzewnica olejowa: To urządzenie odpowiada tak naprawdę za całą pracę suszarni - dzięki mocy cieplnej 50kW, którą generuje nagrzewnica bęben suszarni nagrzewa się, a materiał dostarczany przez podajnik ślimakowy wytrąca wilgotność.
- Rolki obrotowe: Zamontowane na ramie urządzenia, odpowiadają za odpowiedni obrót bębna.

Suszarnia bębnowa przelotowa jest wszechstronnym urządzeniem przeznaczonym do suszenia różnorodnych materiałów wykorzystywanych w produkcji.

Przykłady tych materiałów obejmują:

- Zboża i nasiona,
- Trociny i wióry drzewne,
- Surowce do produkcji pasz,
- Granulaty i pelety,
- Materiały budowlane (piasek, żwir),
- Odpady komunalne i biomasa.

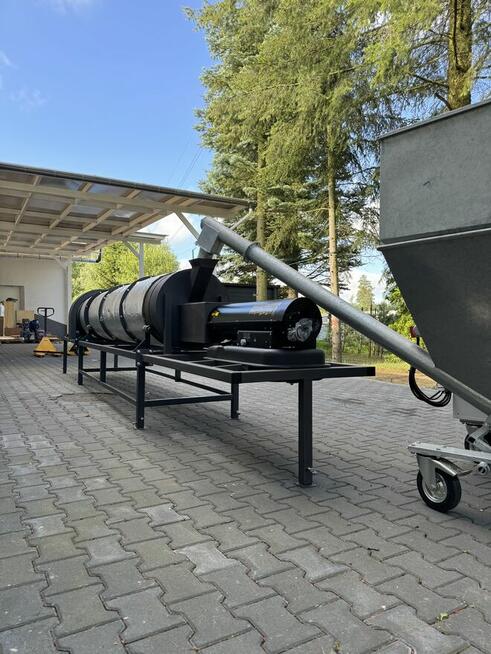

Nagrzewnicę zakładamy na stelaż wykonany z wytrzymałych profili stalowych zainstalowanych na początku suszarni.
